新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

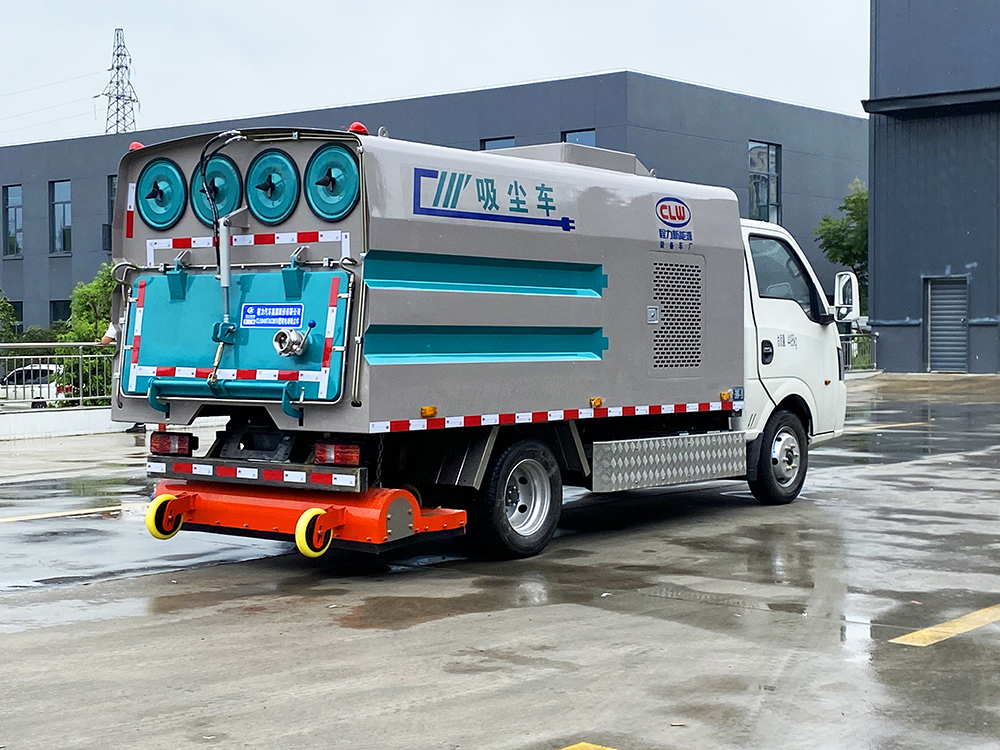

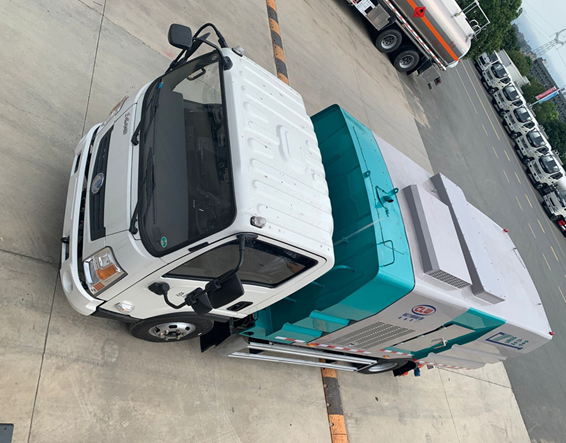

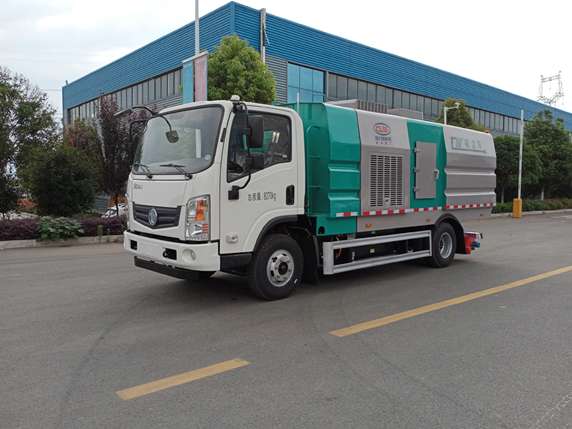

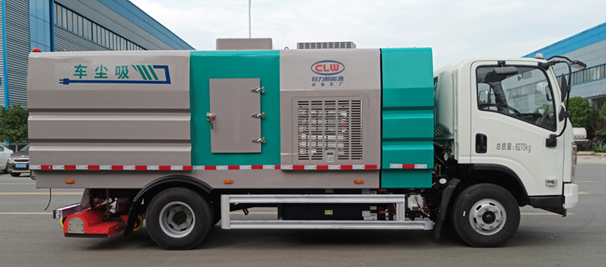

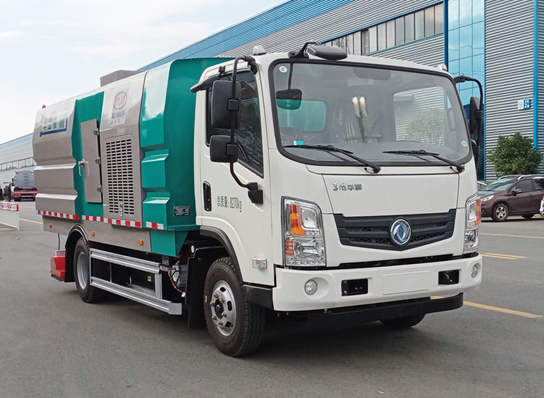

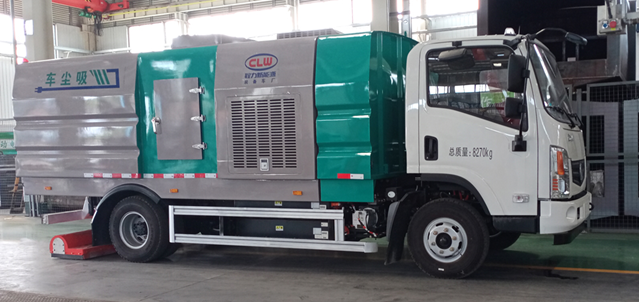

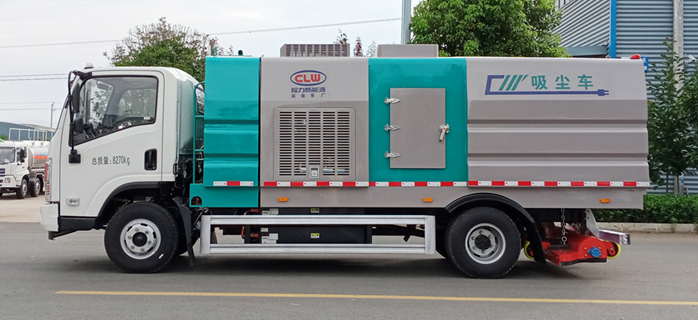

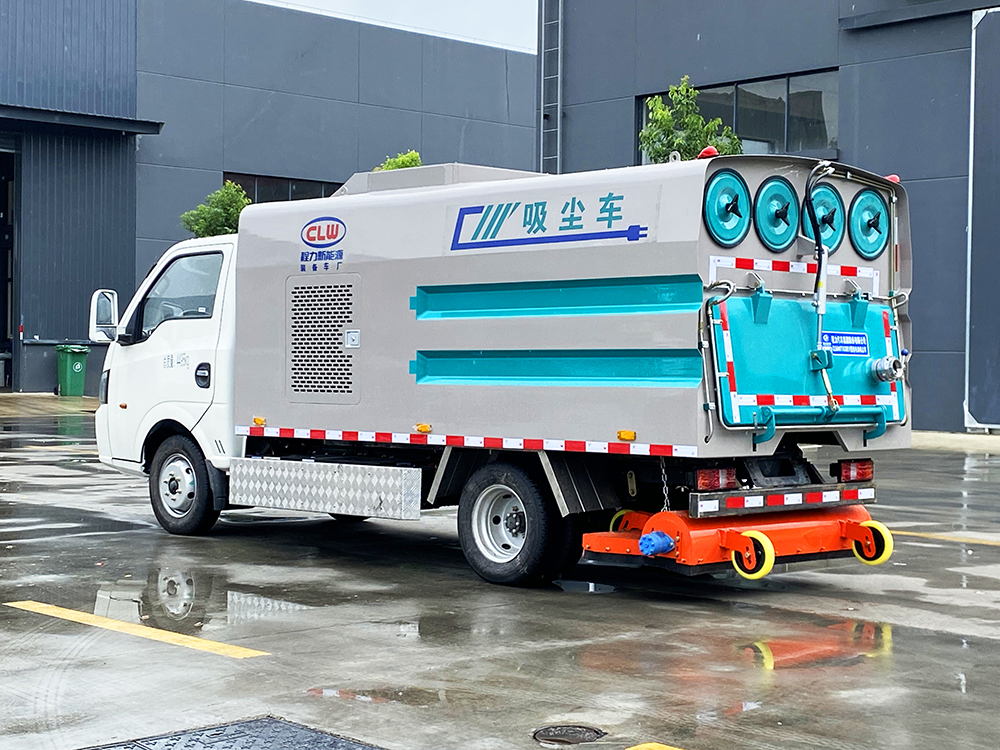

CL5080TXCBEV型純電動吸塵車
特點及主要功能簡介
- 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
- 本吸塵車將滾掃吸塵合為一體，大大提高了清潔度，使用場景更廣，地面上有粘連物可一過而凈。可用于傳統吸塵車應用場景及道路改造鋪設前的清潔-吸掃去灰塵及小顆粒石子，使路面鋪設更易于與老路基結合。
- 低噪聲，傳統吸塵車副發動機噪聲大，本吸塵車是電機傳動，大大降低噪聲污染。
產品簡述
1.1 產品簡述
純電動吸塵車是在純電動二類底盤的基礎上，加裝風機、水箱、吸塵系統，由機械、液壓（氣路）、電器三部分合為一體的專用吸塵作業車。
1.1 使用場景
程力新能源裝備車廠研發的新型道路保潔車型，采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放，適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。
產品性能特點
2.1 底盤

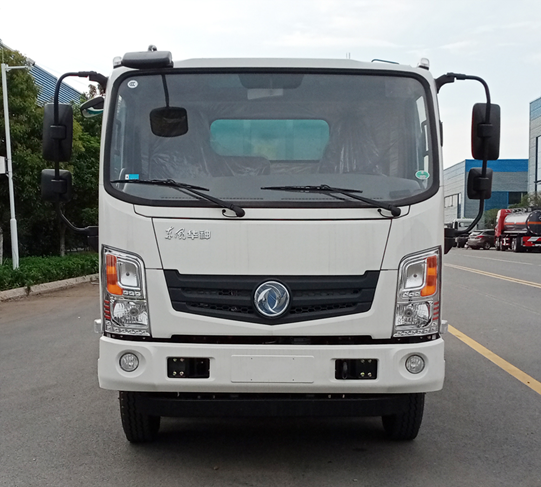

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為8270kg；
(4) 搭載106kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
2.2、性能特點

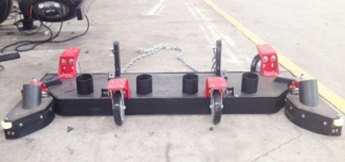

1、采用中置寬幅吸嘴由主吸+左、右邊吸嘴組成，能將垃圾一吸無遺，左、右邊吸嘴還具有防撞避讓功能。
2、 寬幅吸嘴由液壓油缸**升降，采用液壓浮動技術可大大提高膠輪的使用壽命。
3、 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。
4、 采用濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果。
5、 電氣系統采用集成模塊化CAN總線**，面板具有副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。
產品主要技術參數
3.1 車型基本參數表
|
公告型號 |
CL5080TXCBEV型純電動吸塵車 |
外形尺寸 |
7100X2250X2700 |
|||
|
底盤型號 |
EQ1080TTZEVJ1 |
上裝容積 |
5.5方（1.5水、4塵） |
|||
|
總質量 |
8270KG |
上裝電動機額定功率 |
30KW |
|||
|
整備質量 |
6350KG |
上裝每小時消耗電量 |
20KWH |
|||
|
軸距 |
3850MM |
建議充電樁功率 |
120KW |
|||
|
輪胎 |
7.50R16LT 14PR,215/75R17.5 16PR |
充電時間（建議功率下） |
約1-2小時 |
|||
|
軸數 |
2 |
備注：1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M. |
||||
|
底盤電機峰值功率 |
135 KW |
|||||
|
電池組額定電壓 |
618 V |
|||||
|
電池電量 |
106 KWH |
|||||
|
底盤滿載續航里程 |
300KM |
|||||
|
電池類別 |
磷酸鐵鋰電池 |
|||||
|
電池品牌 |
寧德時代 |
|||||
|
燃料種類 |
純電動 |
|||||
|
電池容量 |
173AH |
|||||
|
作業寬度 |
2200mm |
|||||
3.2 底盤基本參數表
|
底盤型號 |
EQ1080TTZEVJ1 |
|
駕駛室寬度 |
1835/1995 |
|
總質量 |
8270 |
|
軸距？（mm） |
3850 |
|
續航里程 |
300 |
|
充電時間 |
快充1-3 |
|
**車速（km/h） |
85 |
|
**爬坡度（%） |
25 |
|
電池類型 |
磷酸鐵鋰 |
|
電池廠家 |
CATL側掛 |
|
總電量 |
106 |
|
電機功率 |
75/135 |
|
電機扭矩 |
650/1600 |
3.3 專用參數表
|
箱體參數 |
箱體厚度 |
5mm |
|
|
箱體容積 |
1.5水4塵 |
||
|
罐體材質 |
Q235碳鋼（選裝不銹鋼罐體） |
||
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用參數 |
清掃寬度 |
2200 |
|
|
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
||
|
清掃作業速度(km/h) |
3-15 |
||
|
**清掃能力(m2/h) |
30000 |
||
|
抽吸能力 |
密度(g/cm3) |
2.0 |
|
|
質量 |
1.5 |
||
|
抽吸粒度 |
≥100 |
||
|
垃圾廂傾卸角 |
≥45° |
||
|
清掃效率 |
≥96% |
||
|
作業噪聲 |
< 88 符合GB7258規定 |
||
|
降塵系統 |
噴水形式 |
低壓霧狀 |
|
|
主要元件組成 |
隔膜泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 |
||
|
安裝位置 |
吸盤吸風口內 |
||
|
**形式 |
電子**，一鍵操作 |
||
|
電氣系統 |
系統組成 |
由底盤車電路專用工作裝置操作**電路組成。 |
|
|
底盤車系統電壓(V) |
24 |
||
|
工作裝置系統電壓(V) |
12 |
||
|
電控箱面板組成 |
主電機轉速表、機油溫度報**裝置、各種操作**開關 |
||
|
**開關 |
上海施耐德 |
||
|
可編程序邏輯**器 |
百兆富 |
||
|
斷路器 |
海格 |
||
|
風機系統 |
型式 |
專用高壓離心風機 |
|
|
品牌 |
晨風牌 |
||
|
額定工作轉速 |
2000 |
||
|
傳動型式 |
底盤電機帶齒耐高溫A帶傳動 |
||
|
風機皮帶 |
浙江三維 |
||
|
風量(m3/h) |
12000 ~ 23000 |
||
|
吸嘴裝置 |
型 式 |
吸嘴懸掛在底盤車后輪之后，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 |
|
|
吸管直徑 |
φ220 |
||
|
吸管品牌 |
NORRES |
||
|
行走輪軸承 |
SKF |
||
|
行走輪耐磨外圈 |
Stellana |
||
|
工作狀態吸嘴邊剛性部份 離地間隙 |
5～8 |
||
|
吸嘴吸管風速(m/s) |
50 ～ 65 |
||
|
吸嘴負壓(mmH2O) |
380 |
||
|
其他配置 |
報**系統 |
倒車語音報**系統 |
|
|
副操作系統 |

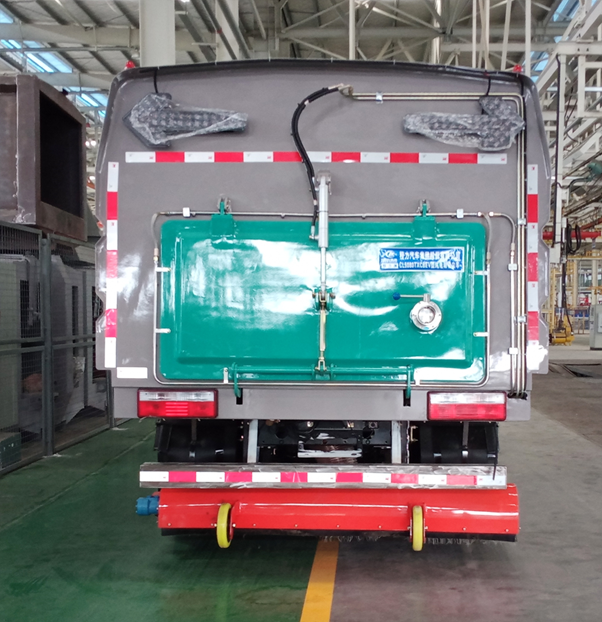

尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 |
||
|
手動泵應急舉升系統 |
如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 |
||
3.4 整車公告參數：
|
整車公告技術參數 |
|||
|
產品** |
程力牌 |
公告批次 |
336 |
|
產品名稱 |
純電動吸塵車 |
產品型號 |
CL5080TXCBEV |
|
總質量(Kg) |
8270 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1725 |
外形尺寸 |
7100x2250x2700 |
|
整備質量(Kg) |
6350 |
貨廂尺寸 |
xx |
|
額定載客(人) |
準拖掛車總質量(Kg) |
||
|
接近角/離去角(°) |
19/16 |
前懸/后懸 |
1175/2075 |
|
軸荷(Kg) |
3000/5270 |
**車速(Km/h) |
85 |
|
備注 |
1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。選用軸距:3850mm。2、該車側面防護裝置的材料為5052-H32,連接方式為螺栓連接;后防護裝置材料為Q34**,連接方式為螺栓連接,后下部防護斷面尺寸:120×60(mm),離地高度為420mm;。3、該車技術階段為\"發展期\",可在全國銷售,動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M. |
||
|
底盤技術參數 |
|||
|
底盤型號 |
EQ1080TTZEVJ1 |
底盤品牌 |
東風牌 |
|
生產企業 |
東風汽車集團有限公司 |
生產地址 |
湖北省十堰市 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 |
3300,3850 |
||
|
輪胎規格 |
7.50R16LT 14PR,215/75R17.5 16PR |
||
|
鋼板彈簧片數 |
6/6+5,6/8+4,3/3,7/6+5,7/8+4 |
||
|
前輪距 |
1730,1683 |
后輪距 |
1590 |
|
燃料種類 |
純電動 |
排放依據標準 |
|
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
TZ368XSD03 |
大洋電機新動力科技有限公司 |
0 |
135 |
產品主要結構

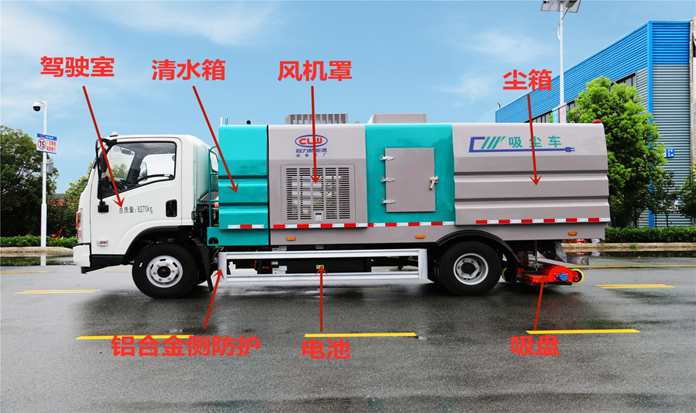

4.1、整車基本結構分解
CL5080TXCBEV結構細節展示
|

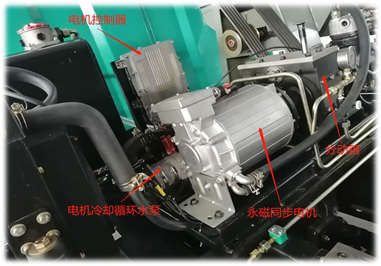

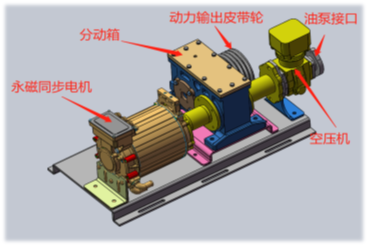

1 . 采用**的永磁同步電機作為驅動力，具有扭矩大、體積小、能耗小、**精度高等優勢。
|
|
|
2 .采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。
|
|
|
3. 采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。
|
|
|

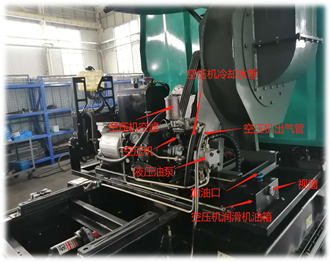

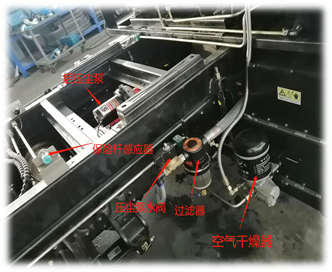

4. 采用底盤專用液冷空壓機具有故障小等優勢。 |
|
|

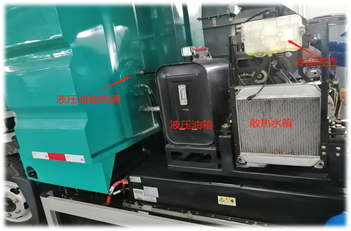

5. 采用本公司**液壓冷卻系統，具有液壓油工作溫度低，液壓系統故障率小。 |
|
|
6. 保險桿感應裝置，提高安全操作性能。 |
|
|
7. 水過濾器過濾水中細小顆粒，防止噴嘴堵塞。 |
|
|

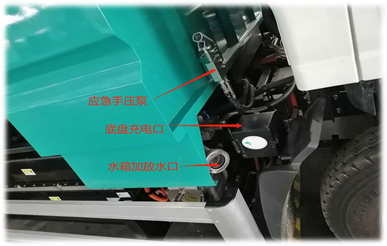

8.應急手壓泵可在無電情況下應急操作液壓系統。 |
|
|

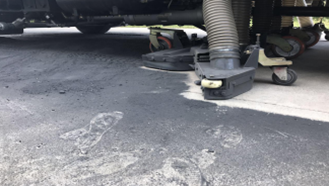

9、吸盤與車體為浮動連接（路面隨動），4 個高度可調的吸嘴輪，能方便調整和保證吸 盤與路面間合理間隙，從而達到更好的吸塵 效果，吸塵效率更高；
|
|
|
10、左右副吸盤帶自動避讓功能，當遇到馬 路道牙及障礙物時可自動收縮，之后又能恢 復原有位置
|
|
|
11、吸塵車車體右方和后方裝有監視探頭， 實時監控作業情況并顯示在駕駛室內顯示屏 上，**限度的保證清吸效果 **開關采用德國西門子電控開關，集 成疊加設計，駕駛室電液集中**，方便操 作
|
|
|
12、海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥控 制盒罩，有效避免灰塵及垃圾物進入盒內。
|
|
|
13吸塵車?yán)渖隙搜b有過濾系統和除塵 裝置，過濾系統為八個濾筒分成四組固定在 出箱體風口前端，采用國外進口覆膜定制濾 芯，橫列布置，更有利于灰塵過濾處理，使 粉塵有進無出，無二次揚塵。垃圾箱內部設 有分隔倉，垃圾分類存放
|
|
