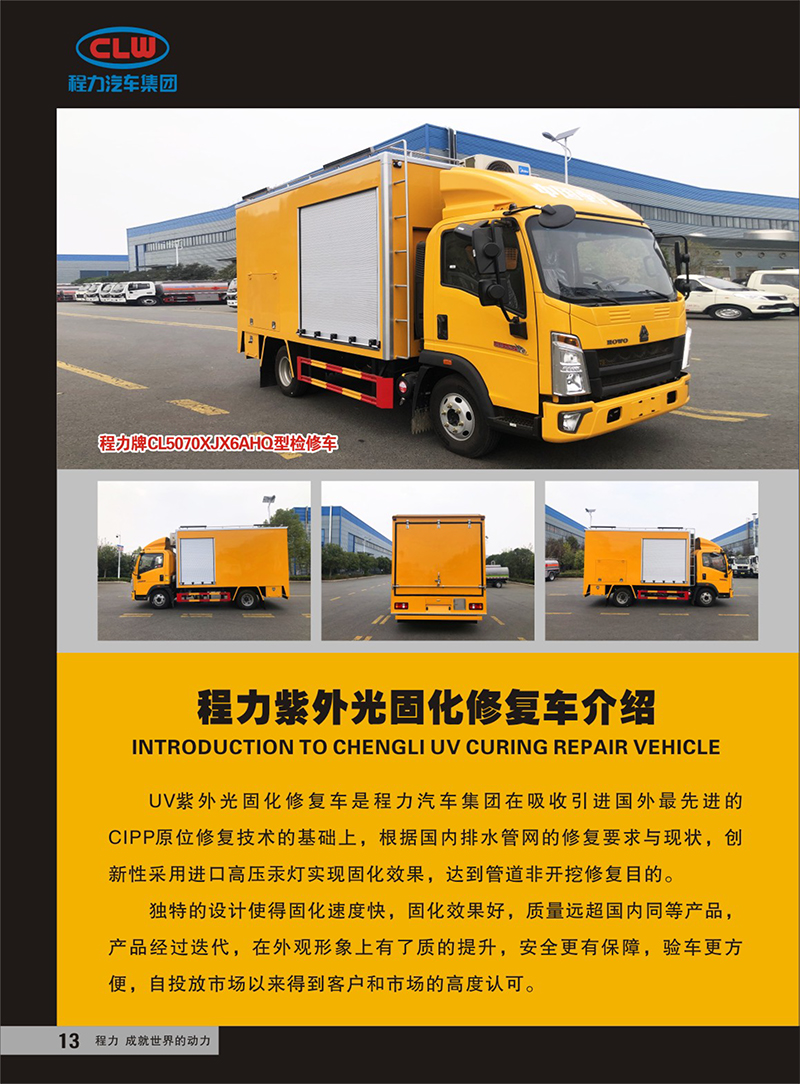

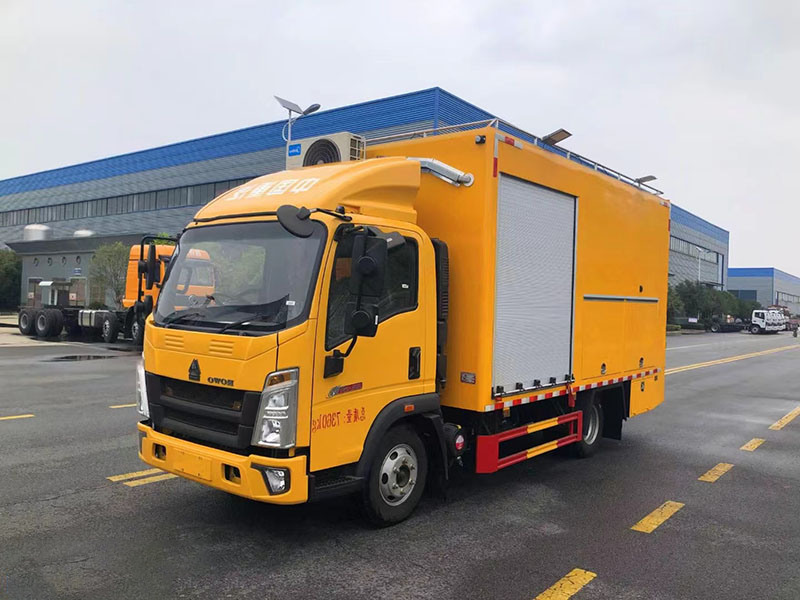

CL5070XJX6AHQ型UV紫外光固化修復車是程力汽車集團在吸收引進國外**的CIPP原位修復技術的基礎上，根據國內排水管網的修復要求與現狀，創新性采用進口高壓汞燈實現固化效果，達到管道非開挖修復目的。
獨特的設計使得固化速度快，固化效果好，質量遠超國內同等產品，產品經過迭代，在外觀形象上有了質的提升，安全更有保障，驗車更方便，自投放市場以來得到客戶和市場的高度認可。

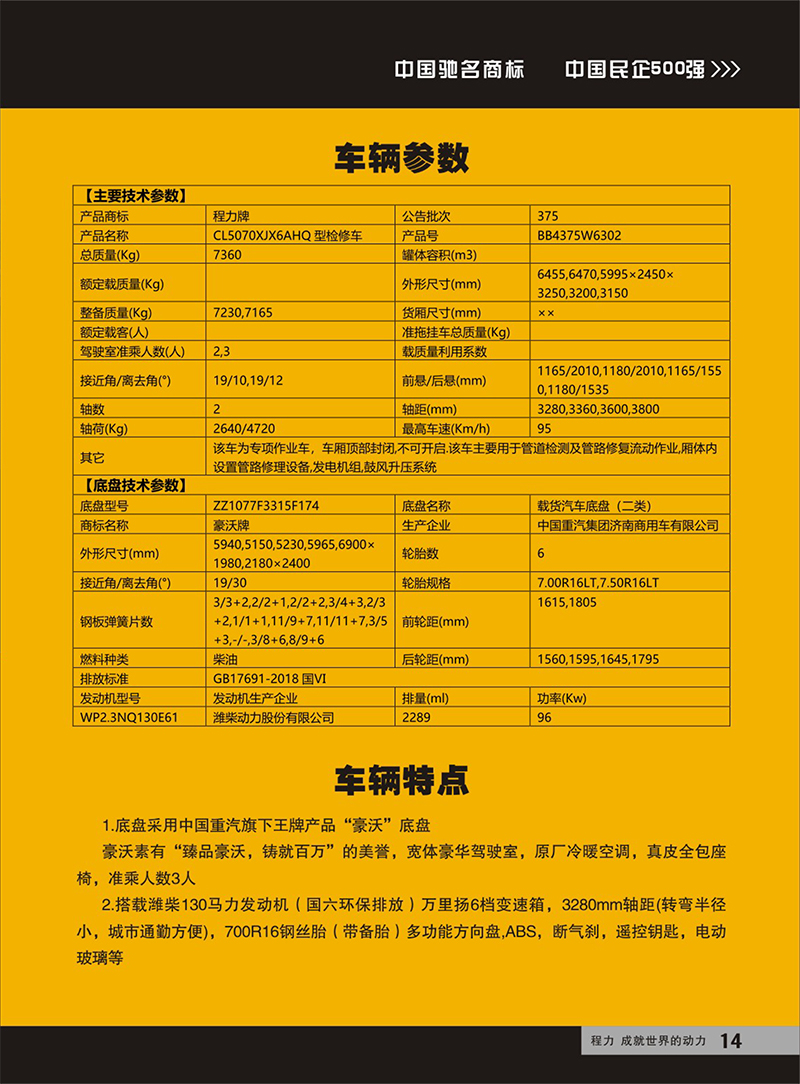

主要技術參數 | |||
產品** | 程力牌 | 公告批次 | 370 |
產品名稱 | CL5070XJX6AHQ型檢修車 | 產品號 | GB2370K7100 |
總質量(Kg) | 7360 | 罐體容積(m3) | |
額定載質量(Kg) | 外形尺寸 | 6455,6470×2450×3250 | |
整備質量(Kg) | 7230,7165 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | |
接近角/離去角(°) | 19/10 | 前懸/后懸 | 1165/2010,1180/2010 |
軸數 | 2 | 軸距 | 3280,3360 |
軸荷(Kg) | 2640/4720 | **車速(Km/h) | 95 |
其它 | 1、僅用軸距3280mm的底盤.車廂頂部封閉,不可開啟.該車主要用于管道檢測及管路修復流動作業,廂體內設置管路修理設備,發電機組,鼓風升壓系統;2. 側、后防護材料為Q235,均采用焊接連接,后防護截面尺寸(高×寬)(mm):100×50,下邊緣離地高:340mm; 3,ABS系統型號為XH-KQ4S4M-E01,生產企業為廣州市西合汽車電子裝備有限公司;型號為CM4XL-4S/4M,生產企業為廣州瑞立科密汽車電子股份有限公司;型號為VIE ABS-Ⅱ,生產企業為浙江萬安科技股份有限公司。該車側上部安裝作業燈,僅在夜間駐車狀態下起照明作用,行駛過程中不可點亮。 | ||
【底盤技術參數】 | |||
底盤型號 | ZZ1077F3315F174 | 底盤名稱 | 載貨汽車底盤（二類） |
**名稱 | 豪沃牌 | 生產企業 | **重汽集團濟南商用車有限公司 |
外形尺寸 | 5940,5150,5230,5965×1980,2180×2400 | 輪胎數 | 6 |
接近角/離去角(°) | 19/30 | 輪胎規格 | 7.00R16LT,7.50R16LT |
鋼板彈簧片數 | 3/3+2,2/2+1,2/2+2,3/4+3,2/3+2,1/1+1,11/9+7,11/11+7,3/5+3 | 前輪距 | 1615,1805 |
燃料種類 | 柴油 | 后輪距 | 1560,1595,1645,1795 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
WP2.3NQ130E61 | 濰柴動力股份有限公司 | 2289 | 96 |

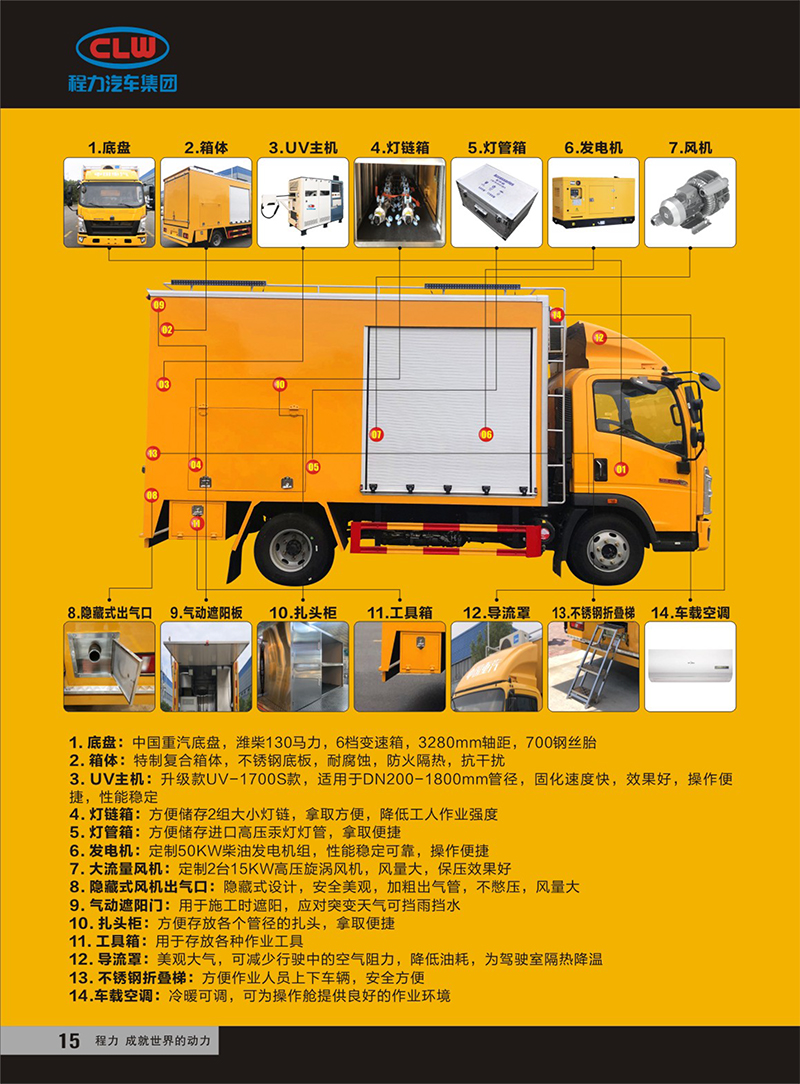

底盤配置：
1.底盤采用**重汽旗下**產品“豪沃”底盤
豪沃素有“**豪沃，鑄就百萬”的美譽，寬體豪華駕駛室，原廠冷暖空調，真皮全包座椅
2. 搭載濰柴130馬力發動機（國六環保排放）萬里揚6檔變速箱3.3280mm軸距，700R16鋼絲胎（帶備胎）多功能方向盤,ABS，斷氣剎，遙控鑰匙，電動玻璃
箱體配置：
1.多功能復合箱體，靜音降噪，專業隔音處理
2.全鋁合金內飾，加強型底板，強度高，廂體設計合理，實用美觀

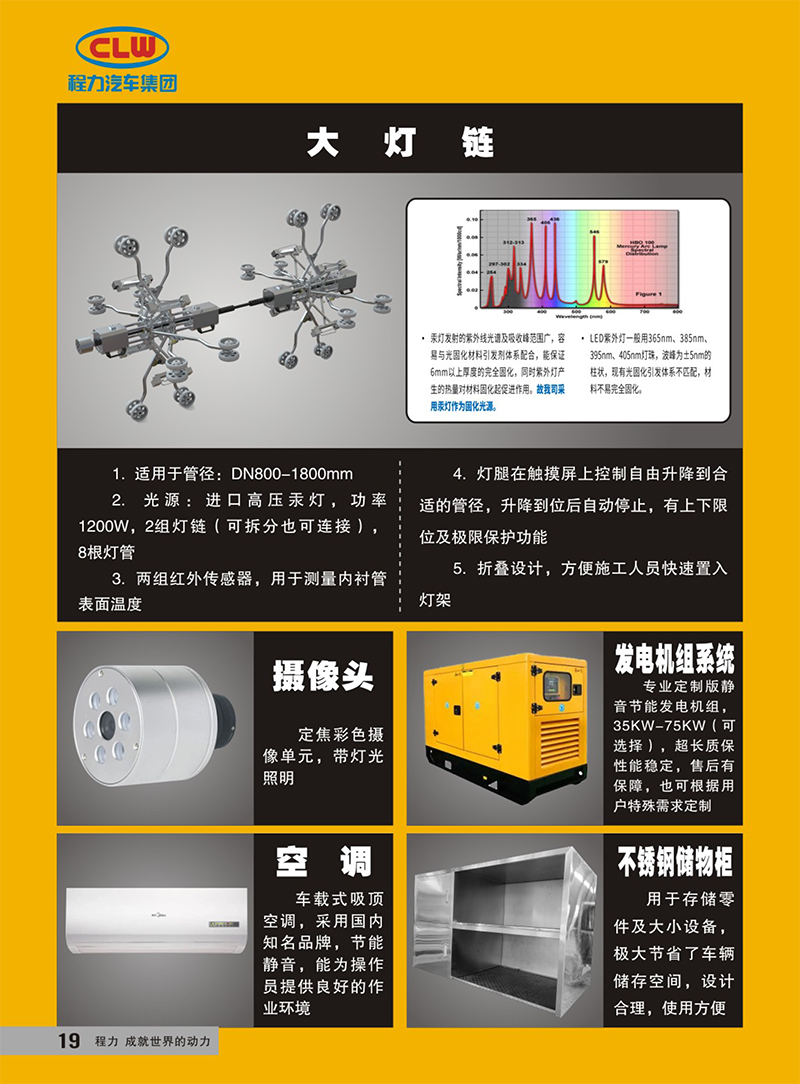

發電機配置：
1.專業定制款柴油發電機組，優質耐用，售后有保障
2.定制款超靜音箱，美觀耐用，隔音效果好
3.康明斯50KW柴油發動機，高壓共軌技術，省油耐用
4.無錫斯坦福純銅無刷發電機，穩定可靠

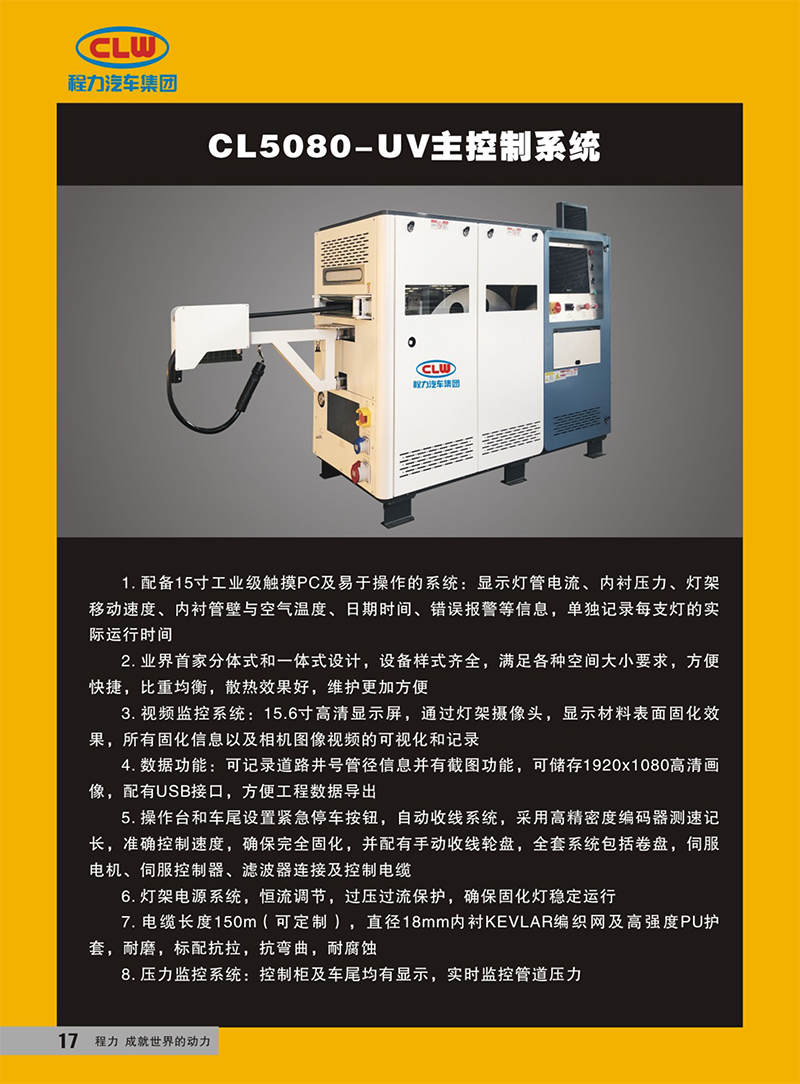

UV光固化主機配置：
1.配備10寸工業級觸摸PC及易于操作的系統:顯示燈管電流、內襯壓力、燈架移動速度、內襯管壁與空氣溫度、日期時間、錯誤報**等信息，單獨記錄每支燈的實際運行時間
2.業界**一體式主機設計，滿足各種空間大小要求，方便快捷，比重均衡，散熱效果好，維護更加方便
3.視頻監控系統:15.6寸高清顯示屏，通過燈架攝像頭，顯示材料表面固化效果，所有固化信息以及相機圖像視頻的可視化和記錄
4.數據功能:可記錄道路井號管徑信息并有截圖功能，可儲存1920x1080高清畫像，配有USB接口，方便工程數據導出
5.操作臺和車尾設置緊急停車按鈕，自動收線系統，采用高精密度編碼器測速記長，準確**速度，確保完全固化，并配有手動收線輪盤，全套系統包括卷盤，伺服電機、伺服**器、濾波器連接及**電纜
6.燈架電源系統，恒流調節，過壓過流保護，確保固化燈穩定運行
7.電纜長度150m(可定制)，直徑18mm內襯KEVLAR編織網及高強度PU護套，耐磨，標配抗拉，抗彎曲，耐腐蝕
8.壓力監控系統:**柜及車尾均有顯示，實時監控管道壓力

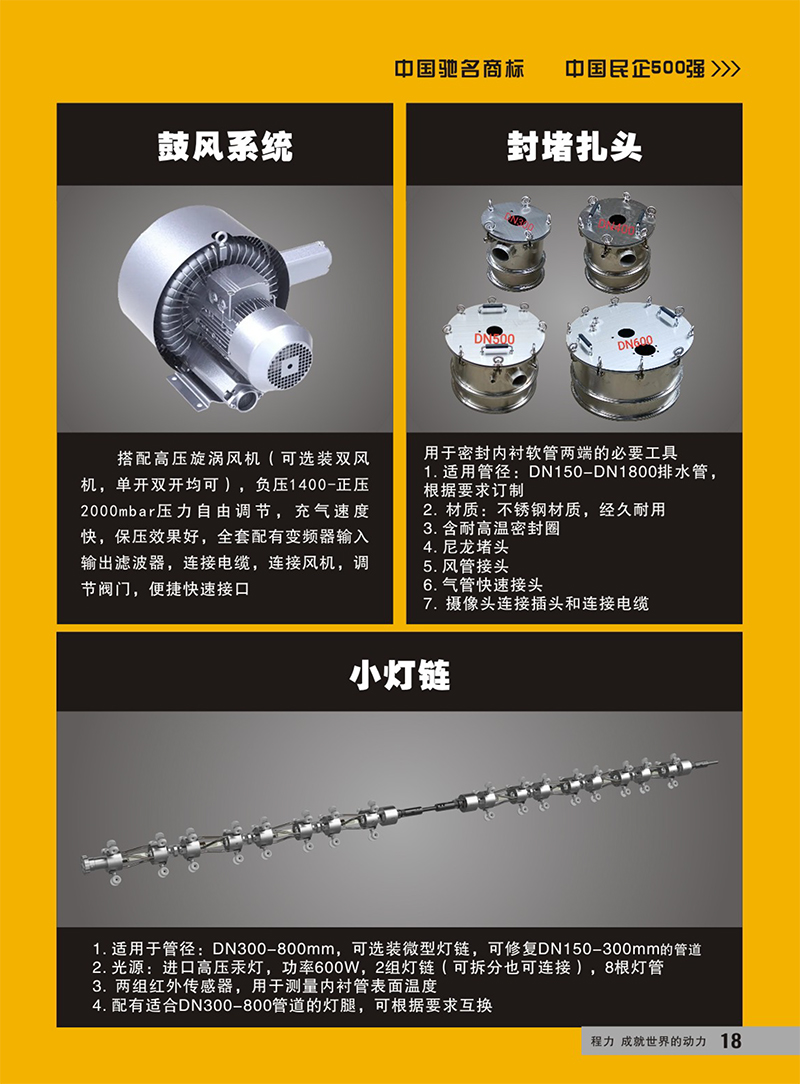

風機配置：
1.專用高壓旋渦風機，15KW功率，每小時風量480立方，
2.兩臺風機串聯安裝，每臺可**使用亦可串聯使用，氣管加粗設計，有保壓速度快，效果好等優點

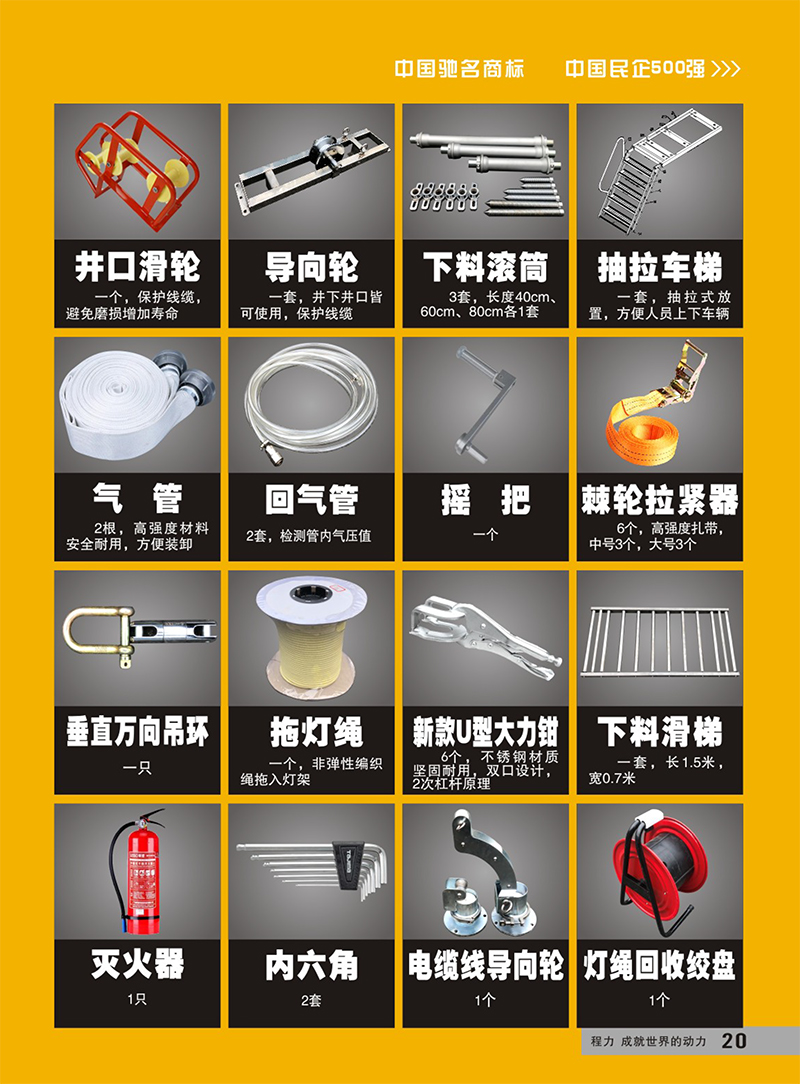

其他配置：
1. 不銹鋼扎頭(自帶導向輪，適用于DN300-DN2200)
2.井口滑輪
3.下料滾筒，固定絲桿
3. 充氣管、氣鼓（回氣監測）
5.U型大力鉗
6. 綁帶
7. 拖燈繩
8. 捆綁繩
9. 垂直萬向吊環
10. 吊裝帶
11. 燈管專用手套
12. 試電筆、內六角工具、活動扳手
13. 不銹鋼折疊梯
14. 下料滑梯
15. 夜間作業照明燈
16. 護管器（直角滑輪）
17. 滅火器
